三相異步電動機 新制成的電動機,當繞組相序U、V、W與電源相序A、B、C相同時,通電后,由電機軸伸端看,電機應順時針方向范轉。如果電機轉向與驅動要求方向相反,只要將任意兩相電源線換接,旋轉磁場的轉向就會反過來,電機轉向也就改變過來了。
這里要討論的是,可不可以改變繞組的接頭,來改變電機的轉向呢?回答是肯定的。
當電機繞組是星接時,改變繞組的相序和改變電源的相序同樣的容易操作。
但是,當電機統(tǒng)組采用角接時,改變繞組相序接頭;就得把三個接頭全部拆開(參見圖3a)然后按U1—W2、V1一U2、W1一V2的組合重新連結,很明顯,這樣操作是很麻煩的。不如改變電源相序來得容易。

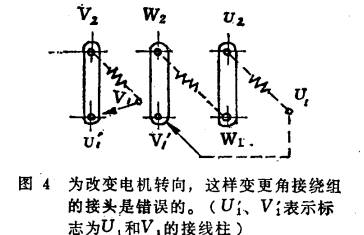

圖4中是一種錯誤的接線方法:為了改變電機轉向。出線盒里保持U2、V2、W2的連線不動,企圖簡單地改變繞組首端U1、V1和接線柱的連接。按照箭頭方向連接后,繞組V1-V2將被連接片短路,如連接電源,將造成事故。
所以,改變電機轉向,簡單而可靠的方法是改變電源的相序,而不要輕易去改變角接繞組的接頭。
YZR、YZ系列起重、冶金電機功率為132KW及以下的定子繞組用(Y)接法,其余用(Δ)接法,Y接法的電動機可增加零點引出線。 三相異步電動機
